電力液壓制動器 工作原理

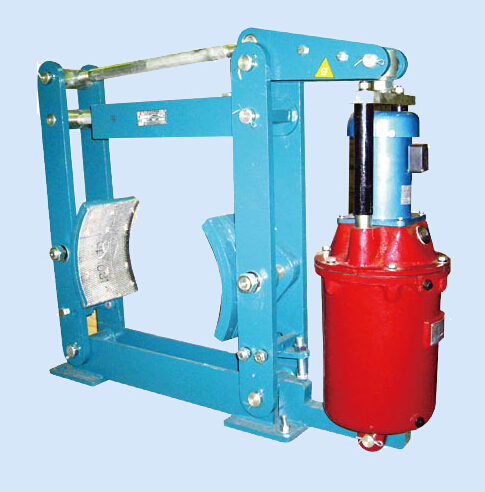

該系列液壓推桿制動器由制動架和相匹配的YT1型電力液壓推動器兩大部分組成。
當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）。
制動器型號 | H1 | H2 | 制動力距 | 備注 | 制動輪直 徑 | 最小厚度 | 中部厚度 | ||
安裝尺寸 | 最小尺寸 | ||||||||
YWZ-100/18 | 346 | 321 | 18 | 40 | 負 載 持 續(xù) 率40% | 100 | 2 | 2.5 | |
YWZ-150/25 | 400 | 360 | 20 | 100 | |||||
YWZ-200/25 | 380 | 365 | 22 | 200 | 150 | 2.5 | 3 | ||
YWZ-300/25 | 400 | 385 | 150 | 320 | |||||
YWZ-300/45 | 490 | 465 | 60 | 630 | 200-300 | 3 | 4 | ||
YWZ-400/45 | 490 | 465 | 205 | 1000 | |||||
YWZ-400/90 | 610 | 560 | 85 | 1600 | 400-500 | 4 | 5 | ||
YWZ-500/90 | 610 | 560 | 225 | 2500 | |||||
YWZ-600/90 | 593 | 565 | 412 | 3200 | 800 | 4 | 5 | ||
YWZ-600/180 | 843 | 775 | 162 | 5000 | |||||
YWZ-700/180 | 840 | 768 | 310 | 8000 | 700 | 4 | 5 | ||
YWZ-800/180 | 829 | 771 | 526 | 10000 | |||||
YWZ-800/320 | 887 | 815 | 382 | 12500 | 800 | 6 | 6 | ||
