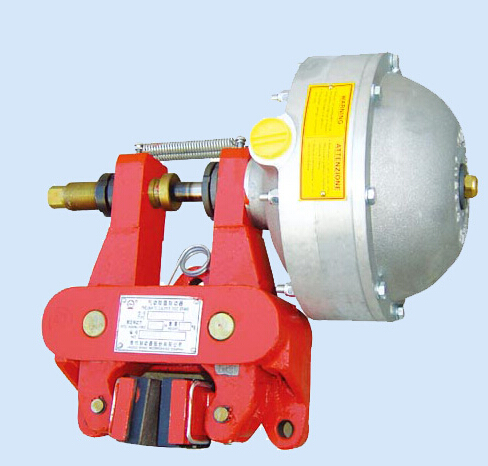

焦作制動器 QP12.7-A

焦作制動器股份有限公司是中國重型機械工業協會傳動部件專委會副理事長單位、制動器行業組組長單位。 　　公司始建于1964年，四十多年來，公司一直致力于工業制動器產品的研究、開發、制造，并通過對國外先進技術的引進合作，始終保持著制動器在國內外的領先地位。1984年引進德國EMG公司全套產品制造技術、1994年與法國ATV合作生產盤式制動器產品，并在合作交流的基礎上不斷創新，目前已經形成國內一流、國際先進，國內產能最大、品種規格最全的工業制動器專業生產企業。

QP系列氣動制動器：

QP12.7-A,QP12.7-B,CQP12.7-A,CQP12.7-B,QPL12.7，,QP20，CQP20，QP25,CQP25，QP30,CQP30等型號

應用：

QP系列氣動鉗盤式制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速及電纜、造紙、鋼板等機械的緊張控制領域。產品性能安全可靠，制動平穩，動作頻率高，使用壽命長。

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

QP，CQP系列氣動鉗盤式制動器

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

SBD系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

SP系列氣動失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動器

一、工作原理

    QP12.7氣動鉗盤式制動架和氣缸兩大部分組成（見結構示意圖）。氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍（即抱閘）。

    二、制動器的安裝

    1、首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。

    2、將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.

    3、裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中心與制動盤厚度中心成一直線,安裝位置尺寸見結構示意圖.

    三、調式

    a)調整氣壓值，其范圍為5~7巴。

    b)正常工作錢，首先是制動器試動作幾次，檢修制動器有無異?，F(xiàn)象。

    c)摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整。

四、維修

    當摩擦片磨損后，工作行程增大至8mm時，需立即調整桿6使工作行程重新調整4mm左右，否則制動失效，調整后應擰緊螺母7，當摩擦塊12磨損到6mm左右時需更換磨損塊，更換步驟如下：

    1、氣缸，

    2、右制動臂

    3、復位彈簧

    5、活塞桿

    6、調整桿

    7、螺母

    8、左制動臂

    9、基座

    10、制動塊

    11、彈簧鋼絲

    12、摩擦塊
