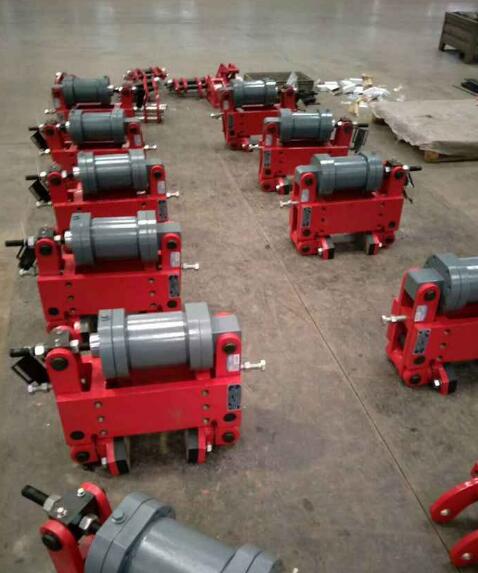

YLBZ40-200液壓輪邊制動器

YLBZ系列輪邊制動器/河南盤式制動器制造商/焦作市虹橋制動器股份有限公司

輪邊制動器的液壓系統為專門設計用于輪邊制動液壓控制設備，本液壓站由一套臥式油泵—電機組及控制元件組成，控制元件采用國產優質元件，由集成油路塊組合成系統，系統換向平穩、性能可靠，操作方便，設備緊湊，外形整齊美觀，使用維修方便。

液壓系統主要技術參數

1. 系統額定壓力： 8Mpa

2. 峰值壓力： 12Mpa

3. 工作壓力： 4～6Mpa（調試時只要能打開制動閘的工作壓力，再增加1Mpa即可。）

4. 工作流量： 3.7L/Min

5. 電機：YB2或YBK2-90L-4, 1.5KW 380V/660V或660/1140V

6. 系統油液正常工作溫度范圍： 5～70℃

YLBZ液壓輪邊制動器：

YLBZ25-160；YLBZ40-150；YLBZ40-160；YLBZ40-180；YLBZ40-200；YLBZ63-180；YLBZ63-200；

YLBZ63-210；YLBZ100-200

液壓系統使用性能說明

1. 液位計：顯示油箱內液面高度的元件。

2. 空氣濾清器：保持封閉油箱內外的氣壓平衡并防止雜物侵入油箱。

3. 網式濾油器：起清潔進入油泵的液壓油的作用。

4. 溢流閥：用于調節系統壓力。

5. 風冷卻器（選配）：用于系統油溫的冷卻。根據油缸大小選配，缸徑較大，系統壓力較小時可不配。

6. 隔爆型電磁換向閥：主要用于油缸的運動。當電磁閥通電時，油缸開始運動，制動器制動閘打開；當電磁閥失電時，油缸復位，制動器制動閘閉合。

7. 隔爆型溫度變送器（選配）：與測溫元件配合使用，將溫度或溫差信號轉換成為標準的統一信號。

8. 隔爆型壓力變送器（選配）：它能將測壓元件傳感器感受到物理壓力參數轉變成標準的電信號，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

主要特點可具有聯鎖退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等，完全避免因退距不均使一側制動襯墊附貼制動盤的現象，并設有瓦塊自動隨位裝置。

主要擺動鉸點均安裝有自潤滑軸承，傳動效率高，壽命長，在使用過程中無需潤滑。

制動彈簧布置在方形彈簧管內，并在一側設有制動力矩標尺，制動力矩直接顯示，調整方便直觀。

無石棉制動襯墊為插裝式，更換方便快捷。

制動襯墊磨損自動補償裝置，可使瓦塊退距和制動器力矩在使用過程中保持恒定。

可通過增設附加裝置實現某些附加功能。
