ED推動器80/6

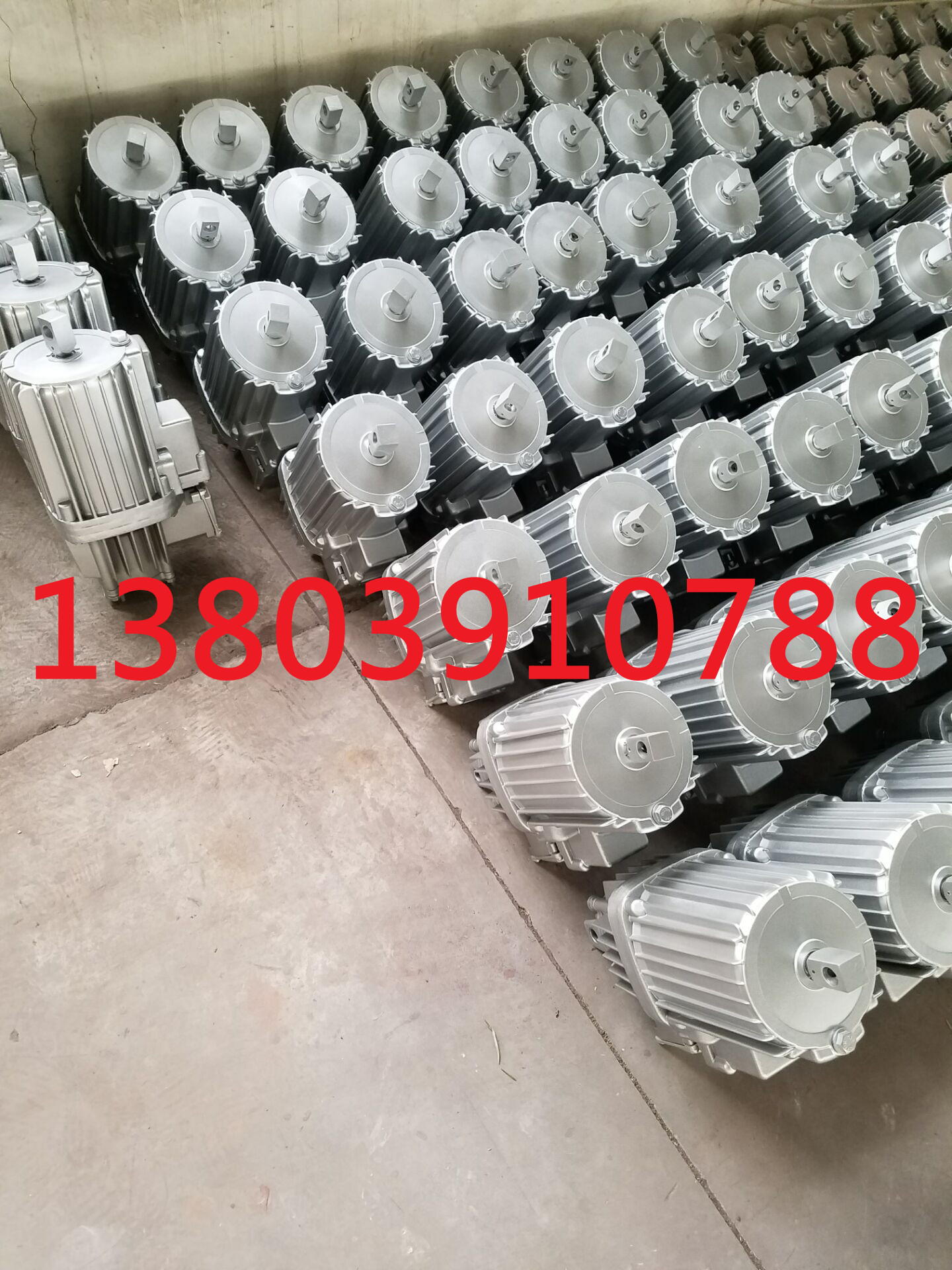

ED系列電力液壓推動器

一、概述

Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動(<90°)裝置(機構)及夾緊裝置的驅動控制。

二、設計特點

外殼為鑄造鋁合金、重量輕，外形美觀;

電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長;

電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長;

油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍;

Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長;

Ed系列緊固件為不銹鋼材質，美觀耐用。

三、安裝方式的選擇

垂直安裝:活塞桿連接塊朝上;

水平安裝和中間任意位置:主參數標牌朝上;

所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米;

無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

四、附加裝置

根據用戶需要可安裝各種附加裝置滿足不同工作需要;

上升或下降閥:加裝上升閥"H"，下降閥"S"或上升下降閥"H、S"可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒;

制動彈簧:它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3(下降行程的2/3)時的彈簧力;

復位彈簧:工作原理同C-彈簧，但復位的彈簧力教小;

緩沖彈簧:(僅適用于短行程)主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。

加熱器:在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇;

行程開關:根據用戶要求，推動器可以裝機械式行程開關。

用途

ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

正常工作條件

電動機1/2三相交流異步式電動機，符合(G了755-87)規定，絕緣等級:F級

使用條件

連續工作S1連續工作S2，負載持續率FC=60%

額定電壓為380V三相，頻率50Hz

使用地點的海拔高度等級符合(GB755-87)標準

周圍環境溫度應在-20℃~40℃范圍內，其空氣相對濕度應不大于90%5.

垂直安裝:活塞連接塊朝上，水平安裝:記號的標牌朝上:(ED630/12公適用于垂直安裝)

主要技術參數

用途

連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。

表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度:-20℃~+50℃，液壓油:DB-25(SY1351-77)低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。

主要技術參數

型號	A	B	C	D	E	F	G	H	K	L	M	N	O	P	Q	R	S	T	U
Ed23/5	286	50	26	12	12	20	16	20	160	80	80	40	200	16	85	55	75	100	20
Ed30/5	370	50	34	15	16	25	16	18	160	80	80	40	197	16	85	55	75	100	20
Ed50/6	435	60	36	18	20	30	20	23	195	97	120	60	254	22	85	55	75	100	20
Ed80/6	450	60	36	18	20	30	20	23	195	97	120	<p style="z 上一篇：焦作市制動器廠家 下一篇：焦作市制動器 一鍵撥號 短信咨詢 查看地圖 二維碼 關閉 TOP QQ客服 0391-6319855
