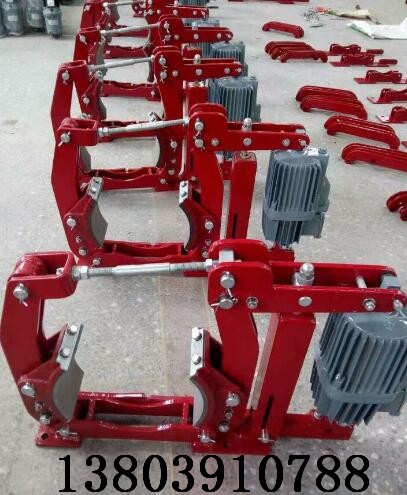

電力液壓鼓式制動器YWZ9-800/301 力矩12500Nm

電力液壓鼓式制動器YWZ9-800/301 力矩12500Nm

YWZ9-200/23；YWZ9-200/30；YWZ9-250/23；YWZ9-250/30；YWZ9-250/50；YWZ9-300/30；YWZ9-300/50；YWZ9-300/80；YWZ9-315/30；YWZ9-315/50；YWZ9-315/80；YWZ9-400/50；YWZ9-400/80；YWZ9-400/121；YWZ9-500/80；YWZ9-500/121；YWZ9-500/201；YWZ9-600/121；YWZ9-600/201；YWZ9-600/301；YWZ9-630/121；YWZ9-630/201；YWZ9-630/301；YWZ9-700/201；YWZ9-700/301；YWZ9-710/201；YWZ9-710/301；YWZ9-800/301/12

產品簡介
  液壓制動器，廣泛應用于各種起重運輸、港口裝卸、冶金設備、礦山機械及工程機械中各種機構的減速和停車(維持)制動。
符合標準：
YWZE系列制動器連接尺寸和制動力矩參數符合GB6333-86標準，技術要求符合JB/T6406-2006標準；YWZE系列配套符合DIN15430標準的Ed系列推動器。
主要特點：
■聯鎖式退距均等裝置(專利技術)和瓦塊自動隨位裝置，可始終保持兩側瓦塊退距均等且無需調整，完全避免因退距不均使一側制動襯墊浮貼制動輪的現象。
■主要擺動鉸點均設有自潤滑軸承，傳動效率高，壽命長，在使用過程中無需潤滑。
■制動彈簧在方管內布置并設有標尺，用戶可十分方便地讀出制動力矩值，免去測量和計算的麻煩。
■制動襯墊為卡裝式整體成型結構，更換十分方便、快捷，備有半金屬(無石棉)硬質和半硬質，軟質(含石棉、無石棉)等不同材質的制動襯墊供用戶選擇。
■可配本公司新型推動器配套,動作靈敏,壽命長。
附加裝置：
●手動釋放裝置
●釋放(開閘)限位開關，可實現制動器是否正常釋放的信號顯示。
●制動襯墊磨損自動補償裝置，可實現襯墊磨損時瓦塊退距和制動力矩的無級自動補償。
●襯墊磨損極限限位開關，可實現制動襯墊磨損到極限時的信號顯示(注意：應用于須帶自動補償裝置的制動器)。
●采用帶下降延時閥的推動器驅動，可實現制動器的延時閉合。

制動器附加功能表
附加功能代號
附加功能表
WL
襯墊磨損極限限位開關
RL
開閘限位開關
WC
襯墊磨損補償裝置
CP
防腐型
HL
左式手動裝置
HR
右式手動裝置
